和所有事情一样，人们在使用这些磁铁时需要注意某些风险。尺寸是其中的重要因素：直径6.35mm、厚3.125mm的小圆片对成人手指无害，但5岁以下儿童可能误吞。吞下1块磁铁通常不会造成严重后果，多于一块则可能相互吸附并夹住胃或肠道，导致穿孔并需要手术。另外，由于大多数磁铁镀镍，极少数人皮肤会对镍过敏。
这取决于你用它做什么。大多数电子产品内部都有一些磁屏蔽，可以防止随机磁场。但强磁体靠近扬声器、麦克风以及老式软盘、硬盘驱动器等设备时，仍可能造成伤害。SSD 一般不受磁铁影响，但最好不要轻易测试。
有三种类型的磁铁：永磁体、临时磁铁和电磁铁。永久磁铁不需要任何外部磁力或电力源即可发出磁场；临时磁铁在附接到或靠近发射磁场的东西时表现为磁体，移除磁场源后便失去磁性；电磁铁需要通电才能像磁铁一样工作。

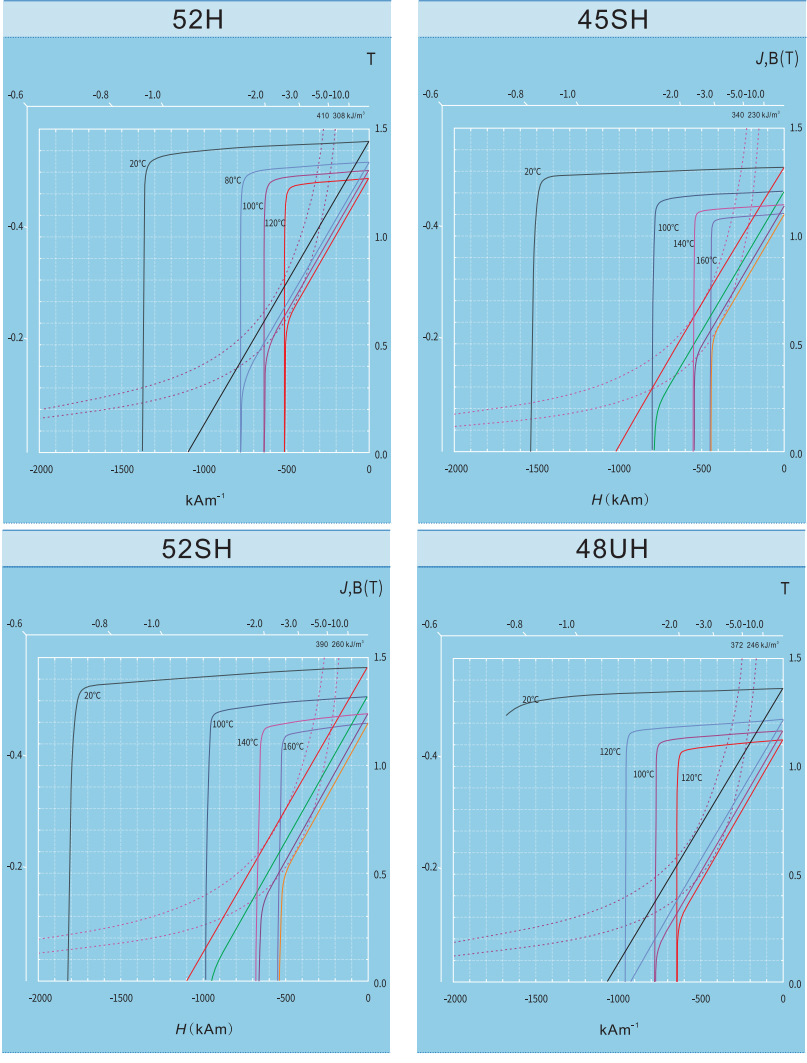

环境温度：烧结钕铁硼具有负的温度系数（αBr<-0.13%/℃，αHcj<-0.6%/℃），使用环境的瞬间最高温度和持续最高温度都会对磁体产生不同程度的退磁。环境湿度：钕铁硼本身易腐蚀氧化，一般采取表面处理来保护磁体，环境越干燥，磁体使用寿命越长。衡量磁性能的高低主要有三个参量：剩磁Br、矫顽力Hc和磁能积BHmax。
通常使用高斯计、磁力计或拉力测试仪来测量磁铁的强度。高斯计测量高斯强度；磁力计以高斯或任意单位测量，便于比较磁铁；拉力测试仪用磅、公斤或其他力的单位来测量拉力。
烧结钕铁硼永磁体使用粉末冶金工艺制造，主要工序有：熔炼、制粉、成型取向、烧结、机械加工、表面处理等。其中氧含量的控制是衡量工艺水平高低的重要指标。
材料成本：性能要求越高，成本越高，如钕铁硼 N45 价格远高于 N35。加工成本：形状越复杂、公差越严格、批量越小，加工成本越高。
如果保存在适当的温度、湿度，且无强外磁场、辐射及其他影响磁性能因素的环境下，其磁性能几乎可以永远保持下去。
主要有三个参数：剩磁 Br（单位 Gauss），是从饱和状态下去除磁场后剩余的磁通密度，代表磁体对外所能提供的磁场强弱；矫顽力 Hc（单位 Oersteds），代表磁体抵抗退磁的能力；磁能积 BHmax（单位 Gauss-Oersteds），代表磁体所能存储能量的多少。

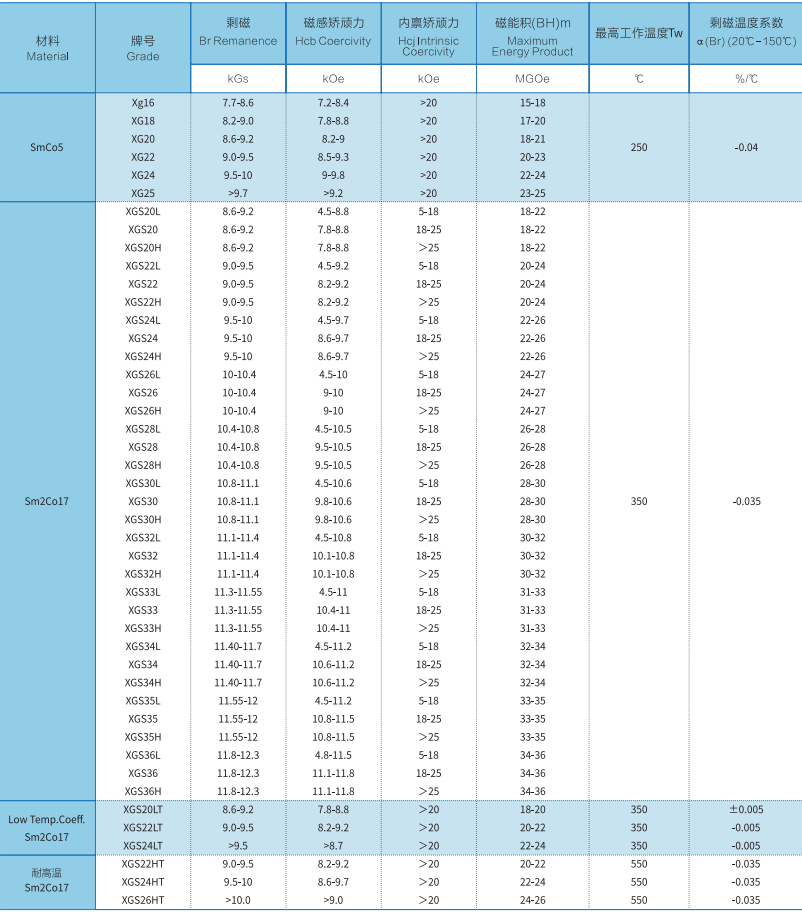

相同形状、相同尺寸磁铁的表面磁场强度由高到低依次是：钕铁硼 > 钐钴 > 铝镍钴 > 铁氧体 > 橡胶磁铁。
精密自动化设备
公司依托大湾区的自动化产业链优势，持续引进和自主开发磁材生产和检验等各种精密自动化设备，以提高生产效率和缩短产品交付周期，确保在市场竞争中保持领先水平；现有各类设备500余台，已具备年产约10亿片成品产能。

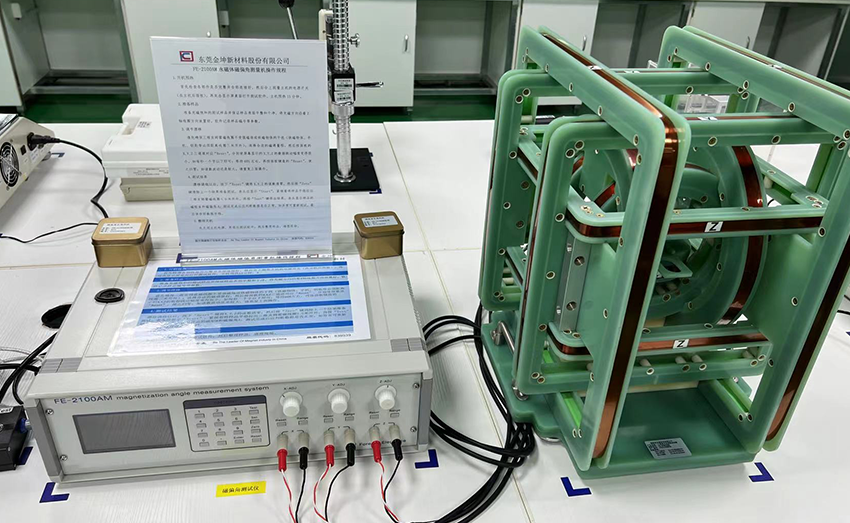

永磁体磁偏角测量机

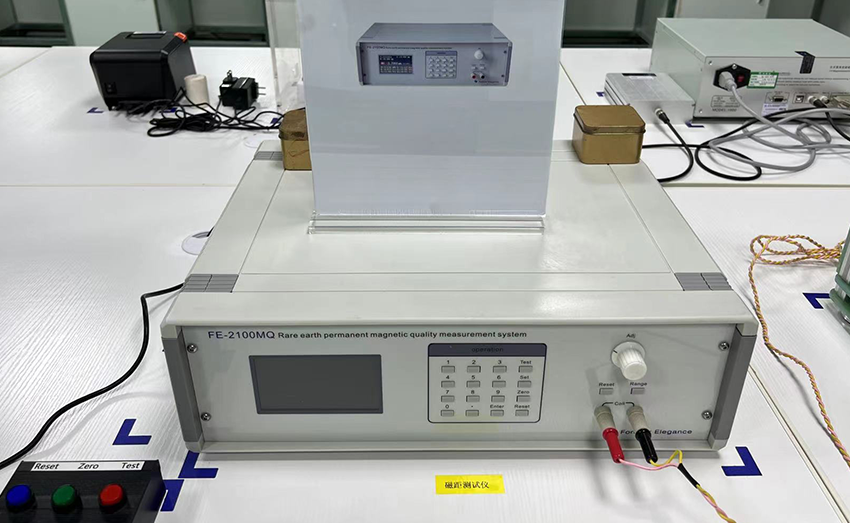

磁距测试仪

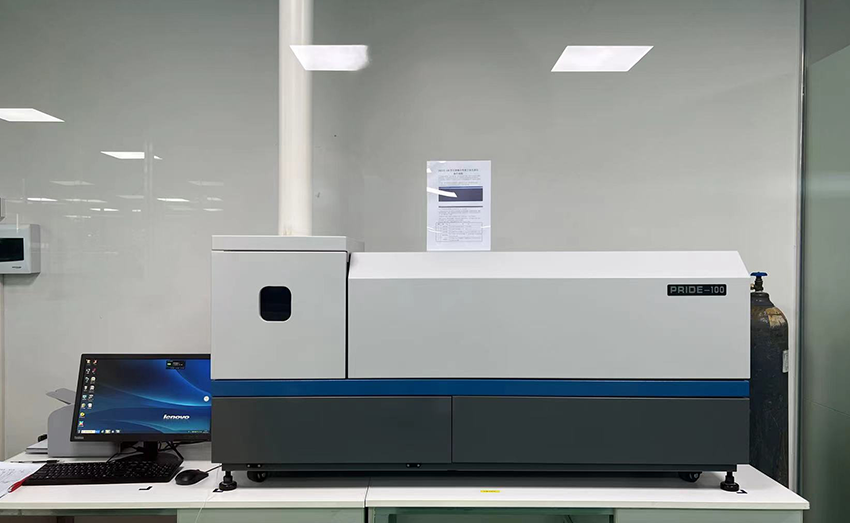

电感耦合等离子体光谱仪

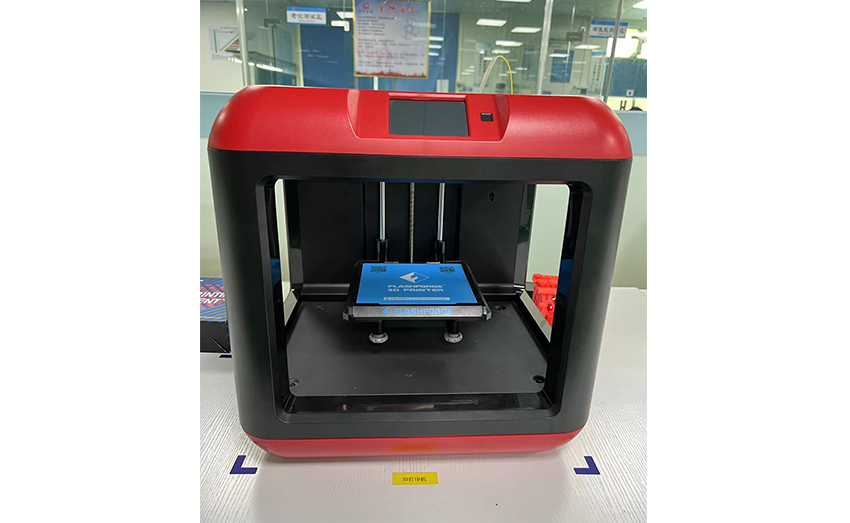

3D-printer

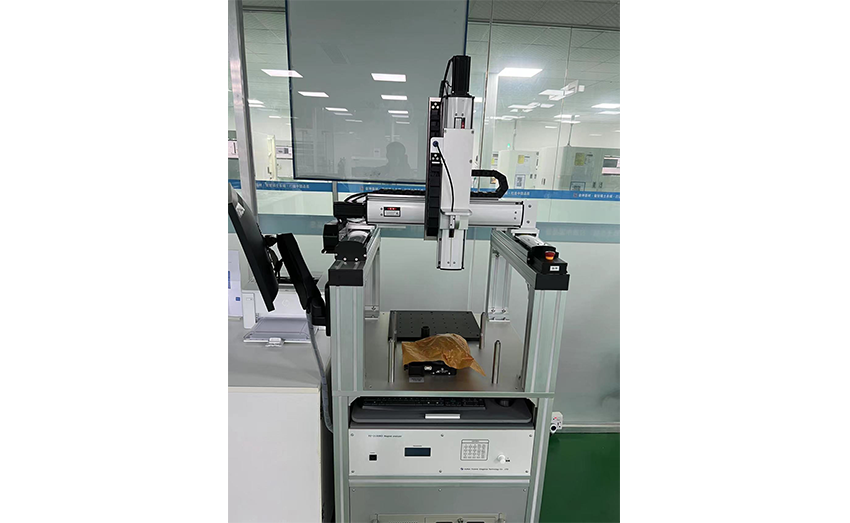

Magnet-analyser

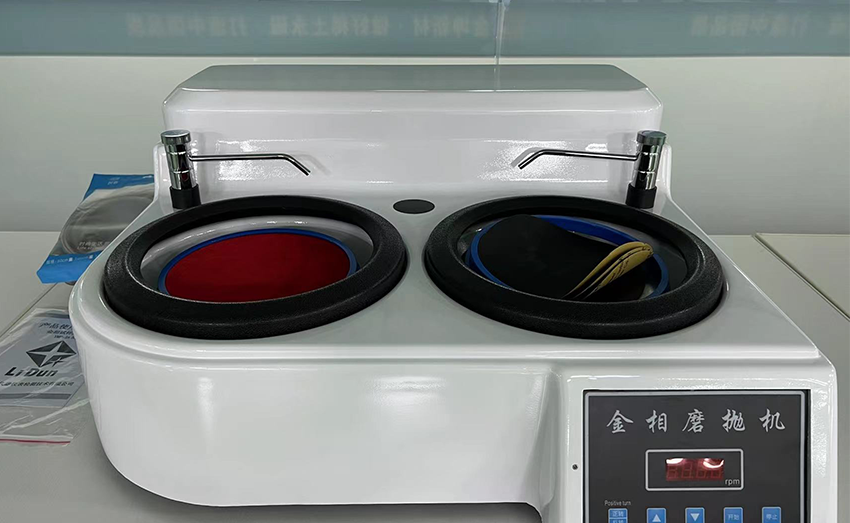

磨抛机

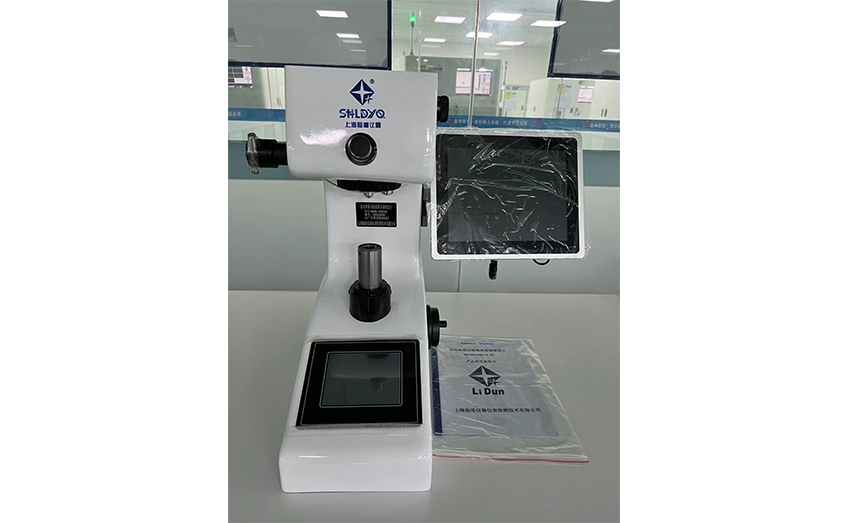

显微硬度计

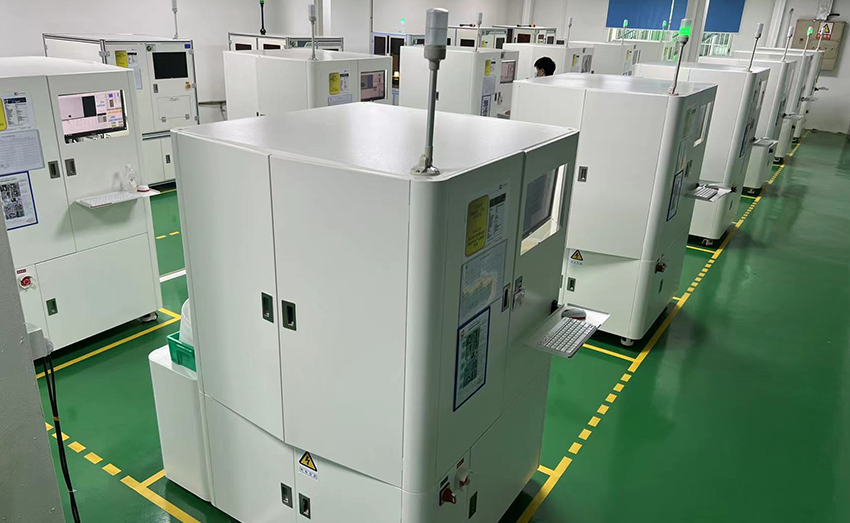

自动检测器
生产工艺流程
配料
也称成分设计。烧结钕铁硼的成分设计非常重要，关系到产品质量及磁性能指标能否达到客户要求，因为材料的许多内禀磁性能（如磁极化强度、居里温度等）都由成分决定。成分设计的基本原则是保证足够高的内禀性能，同时综合考虑材料成本。
熔炼
熔炼是烧结钕铁硼强磁体进入生产过程的第一道工艺。熔炼炉生产出合金甩带片，该过程需炉温达到约1300度并持续约四个小时。原材料经热熔、冷却加工成合金片后进入下一道工艺。
氢脆
在第一粉碎工序中，通过氢脆化处理，将原料合金粗粉碎成数百μm以下尺寸。
气流磨
制粉的目的是将大块合金锭破碎成一定尺寸的粉末体，最新工艺是将钕铁硼甩带片（SC片）通过氢破和气流磨制粉。为获得良好取向的磁体，要求粉末颗粒尺寸小（3-4μm）且分布集中，颗粒呈球状或近似球状。
压型
将破碎后的磁粉装入模具后施加外磁场取向，取向后对粉末进行压型。目前普遍采用膜压法、模压加冷等静压及橡胶模等静压三种方法；在相同钕含量情况下，橡胶模等静压可获得更大的磁能积。
烧结成胚
烧结钕铁硼粉末压坯颗粒间主要是机械接触，结合强度低。为进一步提高密度、改善颗粒接触性质并提高强度，使磁体具备高永磁性能的显微组织特征，需将压坯加热到粉末基本相熔点以下进行热处理，这一过程称为烧结。
机加工

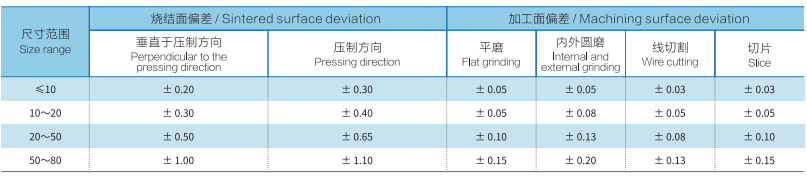

实际应用的烧结钕铁硼形状多样，如圆片、圆柱、圆环、方块、瓦片、扇形及各种不规则形状。大尺寸规则元件外，其他磁体很难一次成型，因此通常先生产大块坯料，烧结回火后再通过机械加工和磨加工，生产出符合客户需求的形状与尺寸。
晶界扩散
晶界扩散材料合金粉末涂覆在垂直于稀土永磁材料主体充磁方向的面处，采用蒸镀扩散工序进行晶界扩散。该技术可减少重稀土用量、节约资源并降低成本，在提高内禀矫顽力的同时剩磁几乎不降低，可制备54UH、50EH等极高性能牌号磁铁。
表面处理

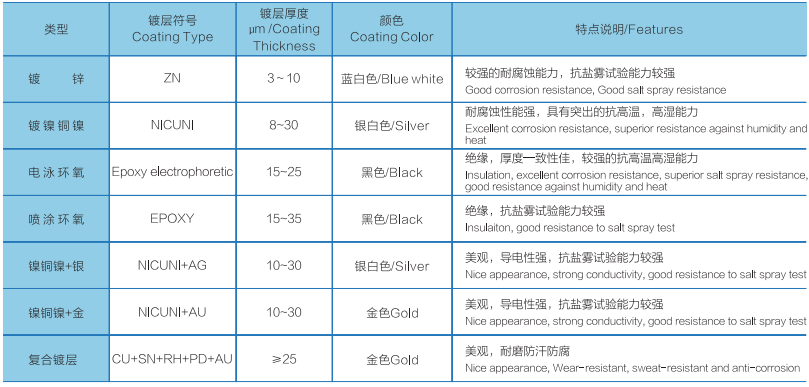

钕铁硼常用的电镀有镀锌、镀镍+铜+镍、镀镍+铜+化学镍，其他还有镀金、镀银、镀锡、黑镍镀层、黑环氧等。
充磁
钕铁硼磁体在生产过程中不具备磁性，只有经历充磁后才具备磁性。目前比较常用的充磁方法有直流充磁和脉冲电流充磁，这两种方式是目前市场上较主流的充磁方式。
磁铁定制需求
我们一般情况下不备现货，主要做磁铁定制加工。定制时常见的疑问可归纳为三点：形状、性能及电镀。
在钕铁硼磁铁定制形状上，分为圆形磁铁、方形磁铁、圆片磁铁、沉孔磁铁、双沉孔磁铁、直孔磁铁、瓦型磁铁、圆环磁铁、球形磁铁、扇形磁铁、梯形磁铁、异形磁铁等各种形状。
在电镀上，主要电镀方式有镀锌、镀镍和镀金，包括镀黑环氧。
钕铁硼磁铁定制的性能主要有 N35-N56 各种牌号，牌号选择需根据客户实际需求来确定。
特别说明

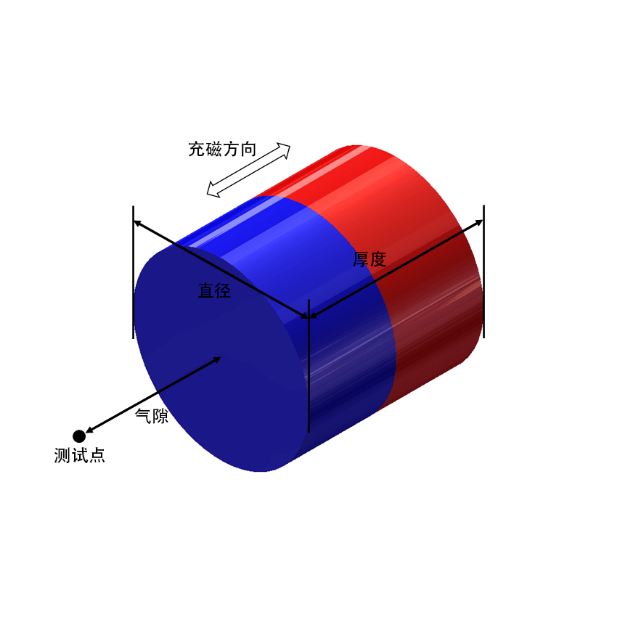

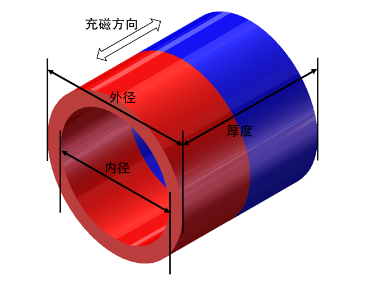

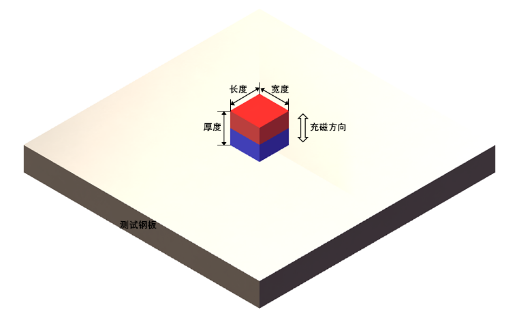

计算器适用于无镀层、无倒角的烧结钕铁硼磁体及烧结钐钴磁体。
计算结果仅供参考。

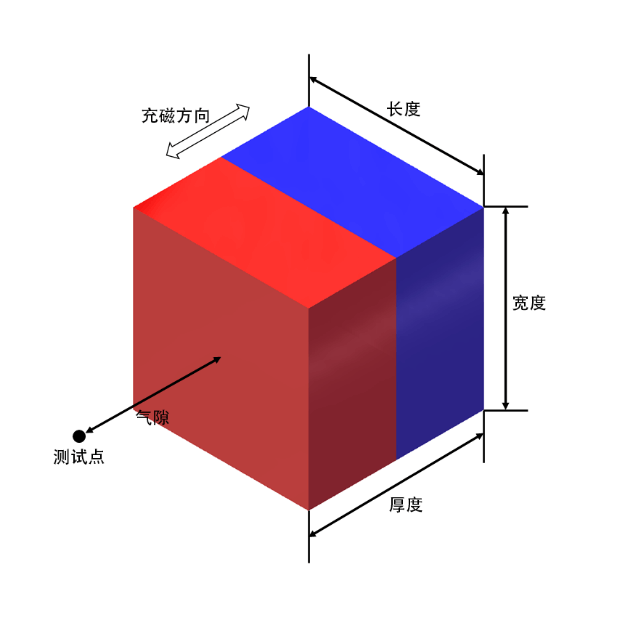

实际测量会受到气隙、霍尔元件封装方式等因素影响，请以实测结果为准。
